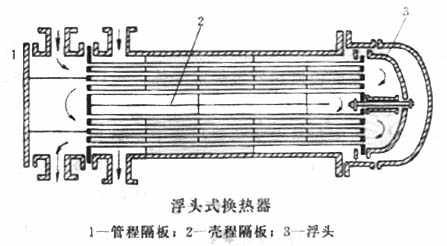

浮头式换热器


概述
       浮头式换热器按GB151-1999《管壳式换热器》进行设计、制造、检验与验收,广泛应用于两种介质温差大的炼油、化工、暖通、制药等行业的热交换场合,是一种通用型的标准产品,具有高的互换性。


优点
       1、管束可以抽出,方便清洗管、壳程;
       2、介质间温差不受限制,在管束与壳体之间不产生温差应力;
       3、可在高温高压下工作,一般温度≤450℃,压力≤6.4MPa。
       4、可应用于结垢严重的场合。
       5、可应用于管程易腐蚀的场合。

技术参数
规格范围 代表
符号
系列名称
浮头式换热器 浮头式冷凝器
AES BES BJS
公称直径mm DN 325、400、500、600、700、800、900、1000、1100、1200、1300、1400、1500、1600、1700、1800十六种
设计压力MPa P 1.57(16)、2.45(25)、3.92(40)、6.27(64)四种
额定温度(可升温度降压)   200-400°C最低-20℃
换热面积m2 A A型10-800   B型5-635
管程数 NT 2、4、6三种
排管方式   △正三角形
◇正方形
转45℃
◇正方形
转45℃
△正三角形
◇正方形
转45℃
◇正方形
转45℃
换热管规 格 管长m L 1.53
4.56  9
1.53
4.56  9
1.53
4.56  9
1.53
4.5  6  9
外径×壁厚   19×2 25×25 19×2 25×25
壳程数   1
折流板间距     100  150  200   300  450(480)600六种

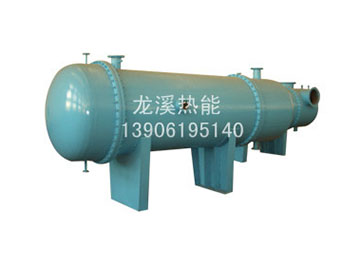

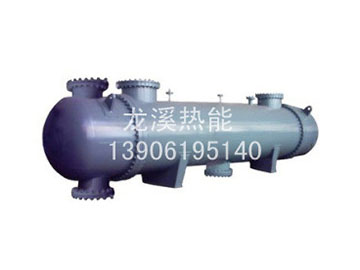

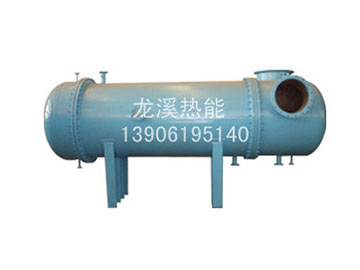

相关产品
