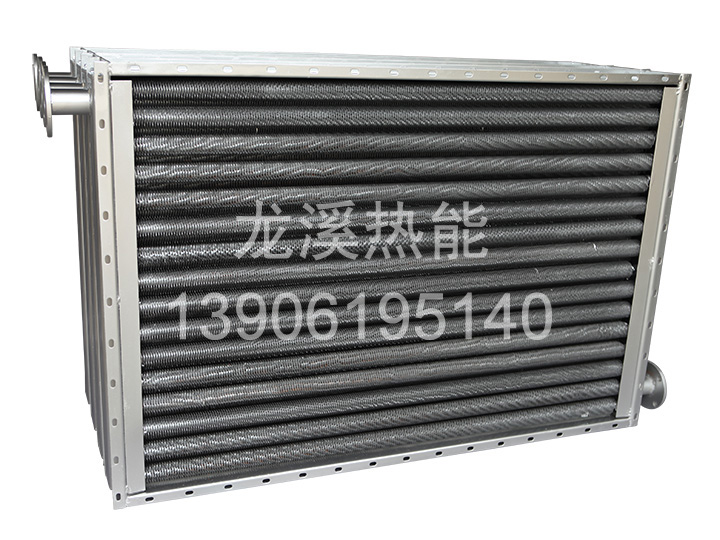

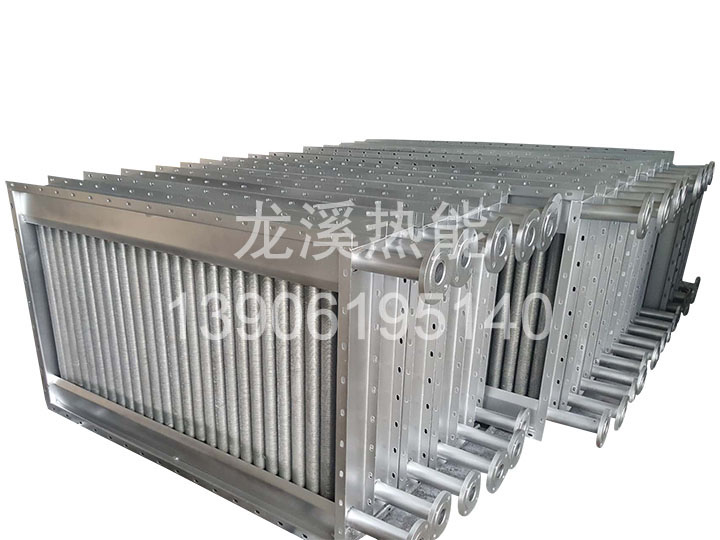

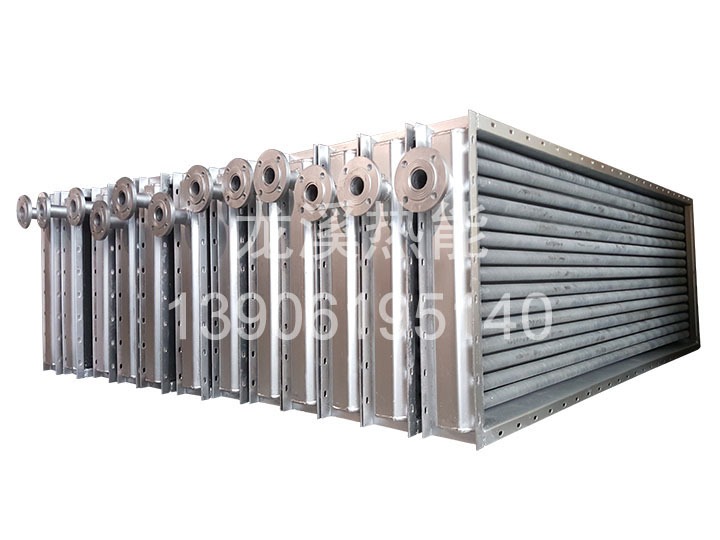

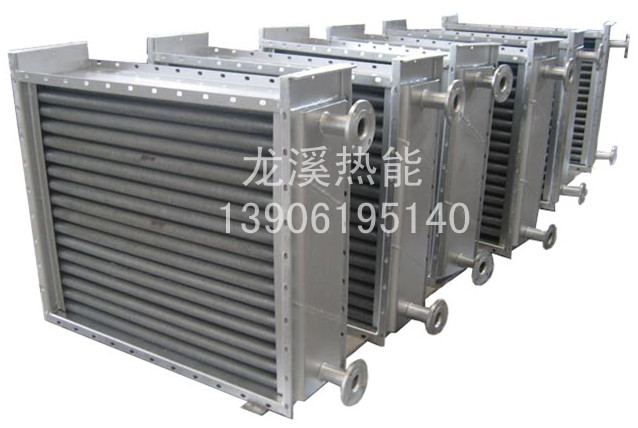

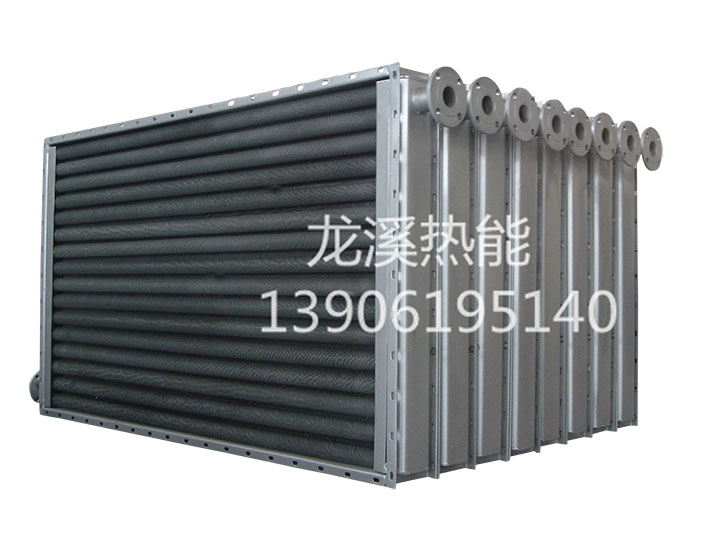

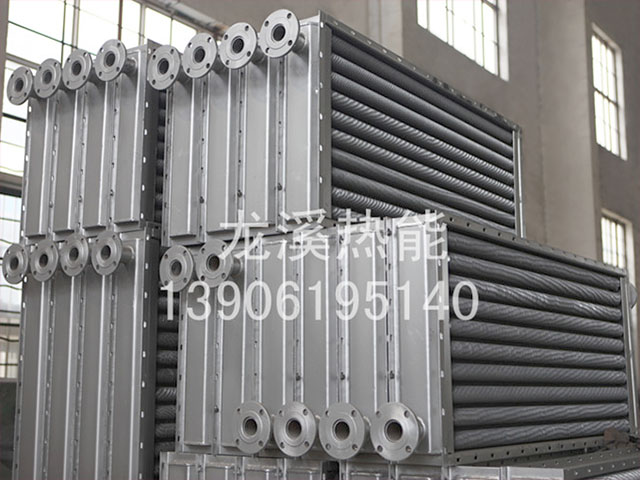

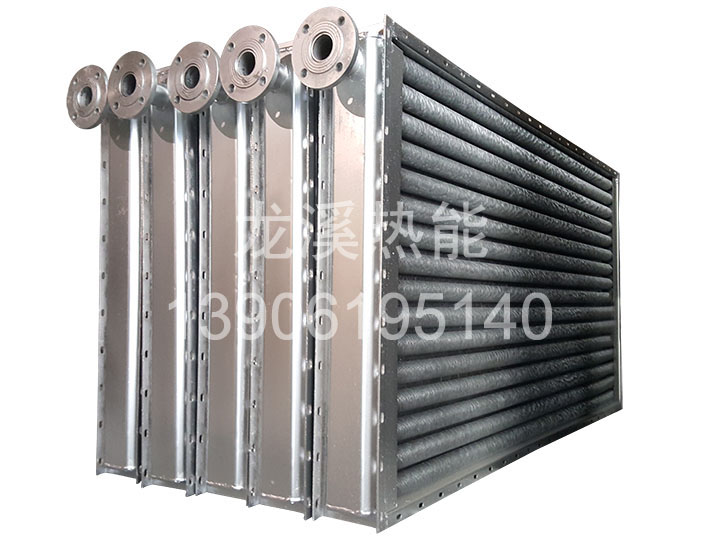

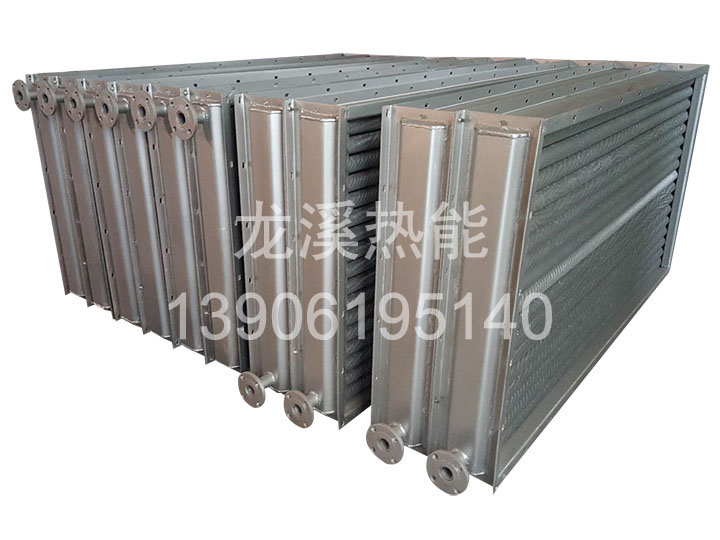

SRZ型翅片管散热器


产品概述
       SRZ型翅片管散热器是一种既适用于蒸汽系统又适用于热水系统中作为加热空气用的空气加热器,主要用于热风采暖、空气调节系统及干燥装置的空气加热,是热风装置中的主要设备,它在当前的工矿企业,各大型建筑物的采暖通风系统中得到广泛地应用。
       散热器采用热介质可以为蒸汽或热水。蒸汽的工作压力为0.3—16公斤/平方厘米,热水温度可在130-70℃左右。
       SRZ型翅片管散热器主要由顺空气流向的三排叉排列螺旋翅片管束组成,其翅片管均用Ф21× 2mm无缝钢管绕制上15×0.5mm的皱折钢带而成,呈螺旋状,片距有5mm—大“D”,6mm-中“Z”、8mm-小”X”三种共三十八种规格。
       SRZ型翅片管散热器的特点是结构紧凑,外形美观、便于安装,方便管理,经久耐用,它不仅适用于集中送风式采暖,同时也适用局部采暖,或其它用途。
       GLⅡ型散热器用于造纸、化工、轻纺等企业的空调、冷却除湿等工程。因其散热管小,翅片密,所以效果佳。

SRZ型编号方法
       型号——通风正截面长度尺寸分米数的化整×通风正截面宽度尺寸分米数的化整(片趴代号)如通风正截面的长为1505mm,宽为1001,大型,片距为5mm,则为SRZ-15×10(D)。

主要技术参数
型号 散热
面积
(m2
通风净
截面积
(m2
热介质
通过载
面积
(m2



(排)
螺旋翅
片管根

(根)
连接
管φ
(寸)
尺寸(mm)

(kg)
A A1 A2 B B1 B2 n N m M
SRZ-5×5(D) 10.13 0.154 0.0043 3 23 11/2" 497 532 562 507 547 573 5 500 4 400 54
SRZ-5×5(Z) 8.78 0.155 48
SRZ-5×5(X) 6.23 0.158 45
SRZ-10×5(D) 19.92 0.302 1001
1250
1041
1290
1067
1316
9 900 93
SRZ-10×5(Z) 17.26 0.306 84
SRZ-10×5(X) 12.22 0.312 12 1200 76
SRZ-12×5(D) 24.86 0.378 113
SRZ-6×6(D) 15.33 0.231 0.0055 3 29 2" 623 658 688 609 649 675 6 600 5 500 77
SRZ-6×6(Z) 13.29 0.234 69
SRZ-6×6(X) 9.43 0.239 63
SRZ-10×6(D) 25.13 0.381 1001 1041 1067 9 900 115
SRZ-10×6(Z) 21.77 0.385 103
SRZ-10×6(X) 15.42 0.393 93
SRZ-12×6(D) 31.35 0.475 1250 1290 1316 12 1200 139
SRZ-15×6(D) 37.73 0.572 1505 1545 1571 14 1400 164
SRZ-15×6(Z) 32.67 0.579 146
SRZ-15×6(X) 23.13 0.591 139
SRZ-7×7(D) 20.31 0.320 0.0063 3 33 2" 717.5 742 772 710 750 776 7 700 6 600 97
SRZ-7×7(Z) 17.60 0.324 87
SRZ-7×7(X) 12.48 0.329 79
SRZ-10×7(D) 28.59 0.450 1001 1041 1067 9 900 129
SRZ-10×7(Z) 24.77 0.456 115
SRZ-10×7(X) 17.55 0.464 104
SRZ-12×7(D) 35.67 0.563 1250 1290 1316 12 1200 156
SRZ-15×7(D) 42.93 0.678 1505 1545 1571 14 1400 183
SRZ-15×7(Z) 37.18 0.685 164
SRZ-15×7(X) 26.32 0.698 145
SRZ-17×7(D) 49.90 0.788 1750 1790 1816 17 17 210
SRZ-17×7(Z) 43.21 0.797 187
SRZ-17×7(X) 30.58 0.812 169
SRZ-22×7(D) 62.75 0.901 0.0063 3 33 11/2" 2202 2242 2268 21 2100 260
SRZ-15×10(D) 62.14 0.921 0.0089 3 47 11/2" 1001 1036 1066 1505 1545 1571 10 1000 14 1400 255
SRZ-15×10(Z) 52.95 0.932 227
SRZ-15×10(X) 37.48 0.951 203
SRZ-17×10(D) 71.06 1.072 1750 1790 1816 17 1700 293
SRZ-17×10(Z) 61.54 1.085 260
SRZ-17×10(X) 43.56 1.106 232
SRZ-20×10(D) 81.27 1.226 2002 2042 2068 19 1900 331
